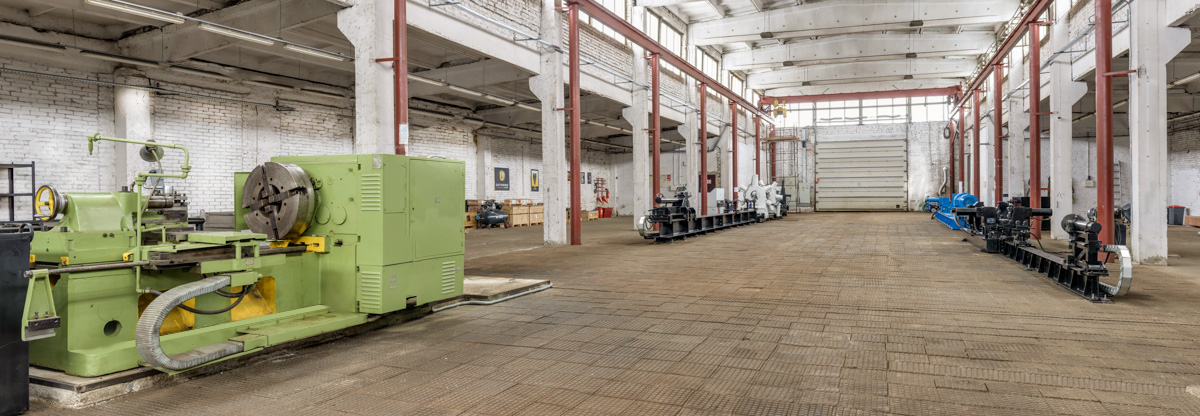

Цех з ремонту бурового обладнання
Гордістю нашої компанії є цех з ремонту і обслуговування бурового обладнання та інструменту (смт Диканька, Полтавська обл.).
Завдяки сучасному оснащенню, ми проводимо якісне обслуговування та ремонт бурового обладнання.
З моменту запуску цеху на нашому обладнанні було проведено ремонт та обслуговування не тільки власного вибійного інструменту, а також обладнання та інструменту інших сервісних компаній.
Для цього ми успішно використовуємо власні стенди для розгвинчування та згвинчування, для випробування гідравлічних ясів, для гідравлічного випробування робочих пар ГВД, а також трубонарізний верстат.

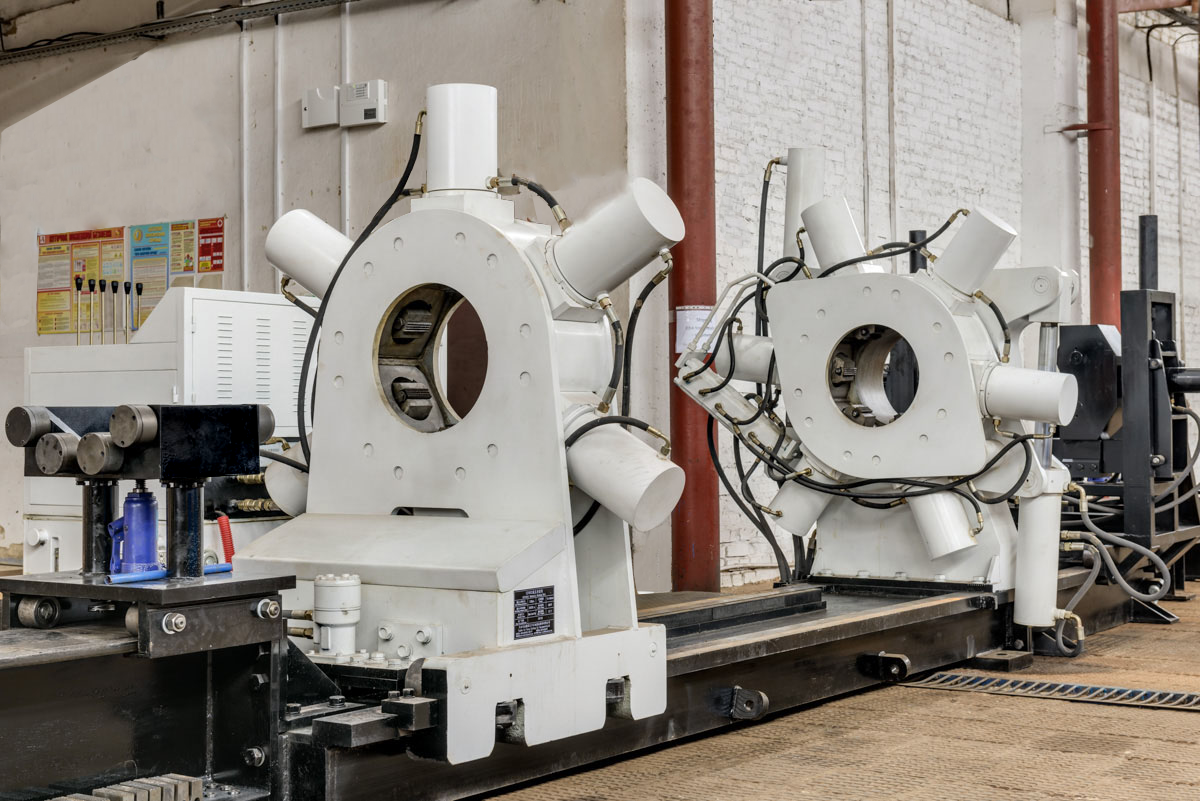

Стенд для розгвинчування та згвинчування
Гідравлічний стенд для збирання і розбирання інструментів CZJ400II виробництва Tianhe Oil Group призначений для збирання і розбирання різьбових з'єднань гвинтових двигунів, бурильних і ловильних ясів, підвісок хвостовиків обсадних колон та іншого внутрішньосвердловинного обладнання. Цей стенд обладнаний системою контролю згвинчування різьбових з'єднань з рекомендованими моментами, а також можливістю запису величин моментів, дані яких зберігаються в електронному вигляді і можуть надаватися Замовникам.
Короткі технічні характеристики
| Model | Product Code | Motor Power (KW) | Clamp Pipe Dia. Ramge (mm) | Max. Makeup Torque (KN*m) | Max. Breakout Torque (KN*m) | Pipe Dia. For Quick Makeup / Breakout Unit (mm) | Motor Speed (rpm) | Max/ Working Pressure (MPa) | Quick Makeup / Breakout Unit Torque (KN*m) | Max. Tons For Push/Pull Cylinder (KN) | Stroke For Push/Pull Cylinder (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CZJ400IS | E12210000 | 15 | Ф 73-390 | 10-11 | 16 | Ф 102-390 | 1460 | 12 | 1.5-3 | 130 | 1500 |

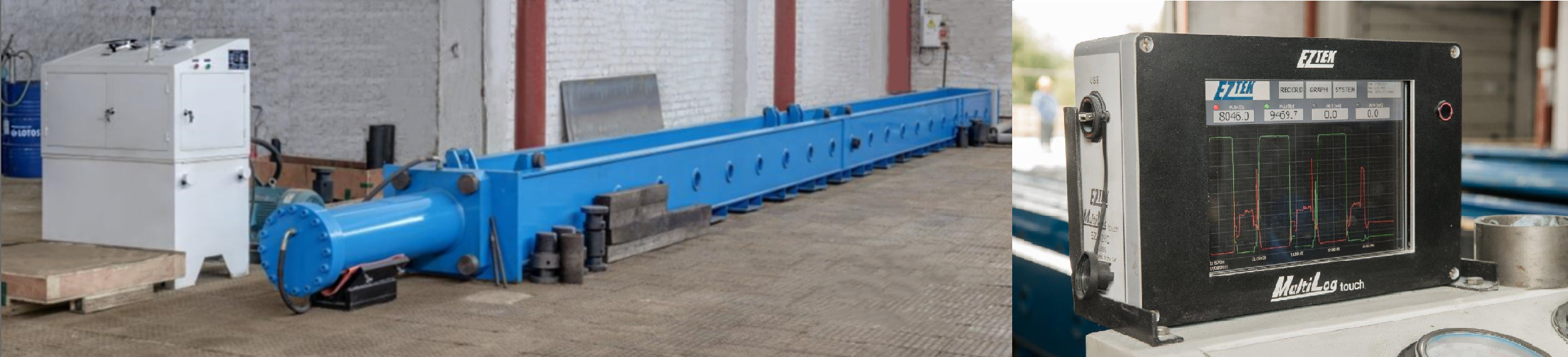

Стенд для випробування гідравлічних ясів
Стенд для випробування бурильних і ловильних ясів типу SYJ150 виробництва Tianhe Oil Group. На цьому стенді проводиться тестування гідравлічних ударних механізмів (бурильні й ловильні яси). Стенд оснащено приладом EZTEK (Велика Британія) для фіксації величини навантаження при випробуванні, з можливістю копіювання на карту пам’яті USB Flash.
| Model | Product Code | Motor Power (KW) | Motor Speed (rpm) | Max. Pressure (MPa) | Max. Work Pressure (MPa) | Oil Tank Capicity (L) | Max Push (T) | Max Pull (T) | Test Tool Length Range (m) |
|---|---|---|---|---|---|---|---|---|---|
| SY J150 | E31100000 | 15 | 1460 | 31.5 | 20 | 400 | 150 | 130 | 1-11 |

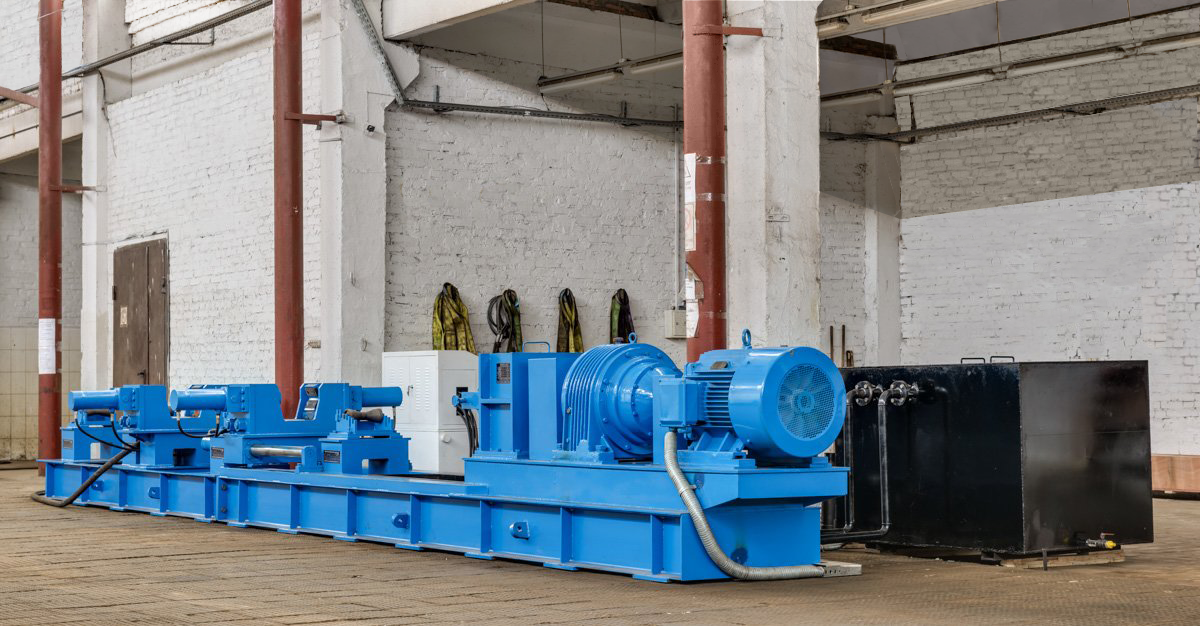

Стенд для випробувань робочих пар ГВД
Стенд для гідравлічних випробувань робочих пар гвинтових вибійних двигунів. З його допомогою виконується перевірка гідродинамічних властивостей пар ГВД на відповідність характеристик, заявлених виробником у технічному паспорті, що дозволяє нам контролювати якість обладнання.
| Product Code | Main Motor Power | Hydraulic Pump Motor Power | Motor Speed | Application Dia/ Range | Max. Torque | Working Pressue Of Water System | Max. Working Pressure of Hydraulic System |
|---|---|---|---|---|---|---|---|
| E41210000 | 75 KW | 11 | 40 rpm | Ф 89-290 | 1500 N*m | 8 MPa | 20 MPa |
З допомогою маслостанції проводиться часткова або повна заправка гідравлічних механізмів після проведення їх технічного обслуговування.
Трубонарізний станок
Токарний трубонарізний верстат. На цьому верстаті проводиться ремонт приєднувальних різьб бурильного інструменту та елементів низу бурильних колон. Верстат оснащено усім необхідним навісним приладдям і допоміжним інструментом (різьбові калібри, різці, державки). Усі токарно-фрезерувальні роботи проводять висококласні фахівці з великим досвідом.
| Назва параметра | 1Н983 | 1А983 |
|---|---|---|
| Основні параметри | ||
Клас точності згідно ГОСТ 8-82 | Н | Н |
| Діаметр труби, що обробляється, мм | 70..260 | 299 |
| Довжина труби, що обробляється, мм | 6000 | |
| Найбільший діаметр заготовки над станиною, мм | 830 | 800 |
| Найбільший діаметр заготовки над супортом, мм | 450 | |
| Міжцентрова відстань (ВМЦ), мм | 1000, 2000, 3000, 4000 | |
Висота центрів, мм | 400 | |
| Найбільша довжина точіння без конусної лінійки, мм | 800 | 1000, 2000, 3000, 4000 |
| Найбільша довжина точіння з конусної лінійкою, мм | 420 | 500 |
| Довжина конусної лінійки, мм | 660 | |
| Найбільша маса встановлюваної заготовки в центрах, кг | 5000 | |
| Найбільша маса встановлюваної заготовки в патроні, кг | 2000 | |
Найбільший кут повороту різцевих салазок, град | ±90 | ±90 |
| Ціна поділки лімба, мм | 0,05 | 0,05 |

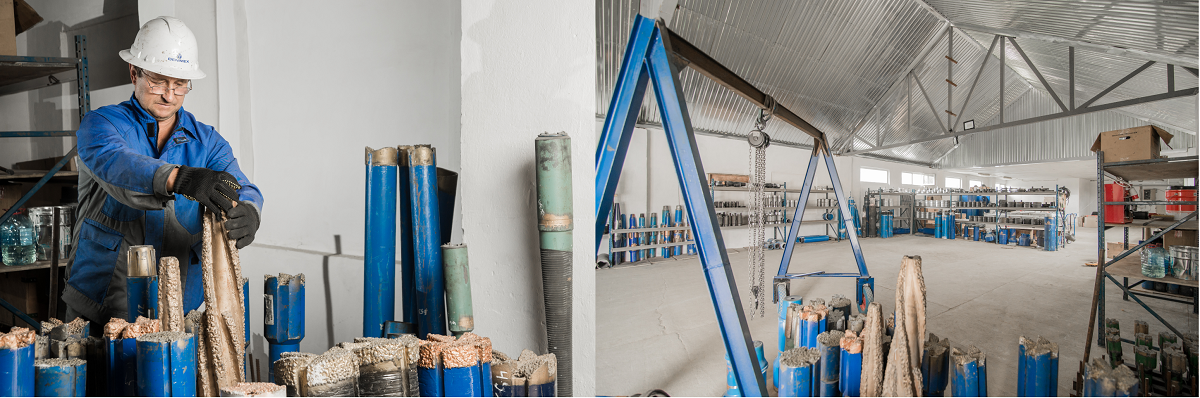

Зона підготовки та інспекції обладнання
Крім того, у цеху розміщена зона підготовки обладнання перед обслуговуванням. На цій ділянці проводиться етап чистки та мийки обладнання при надходженні інструментів до цеху після роботи безпосередньо в свердловині, а також у цій зоні проводиться перевірка всіх частин внутрішньосвердловинного обладнання.
Усі роботи з обслуговування та ремонту бурового обладнання проводяться сертифікованими фахівцями, які пройшли спеціальне навчання.
Установка для хардбендінгу
Установка для хардбендінгу, встановлена наразі поряд з цехом, є автономною: її можна використовувати як на виробничо-ремонтній базі, так і в польових умовах. Вона може бути зібрана як один цілісний елемент або розбиратися на дві частини для зручного транспортування. Усі елементи розроблені спеціалістами компанії DJ Tubular Service у США, що працюють по всьому світу уже більше 20 років.

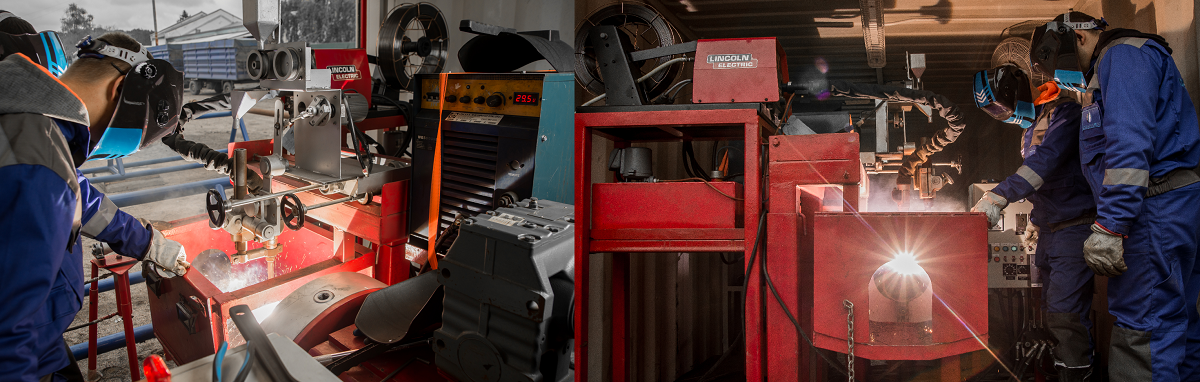

Дільниця відновлення (наплавлення) фрезів
Компанія також розвиває сервіс відновлення та наплавлення ріжучого інструменту різних діаметрів та конструкції з використанням, зокрема, карбід-вольфрамового припою Dynalloy DynaRod USA з різної фракції карбід-вольфрамовими вставками.

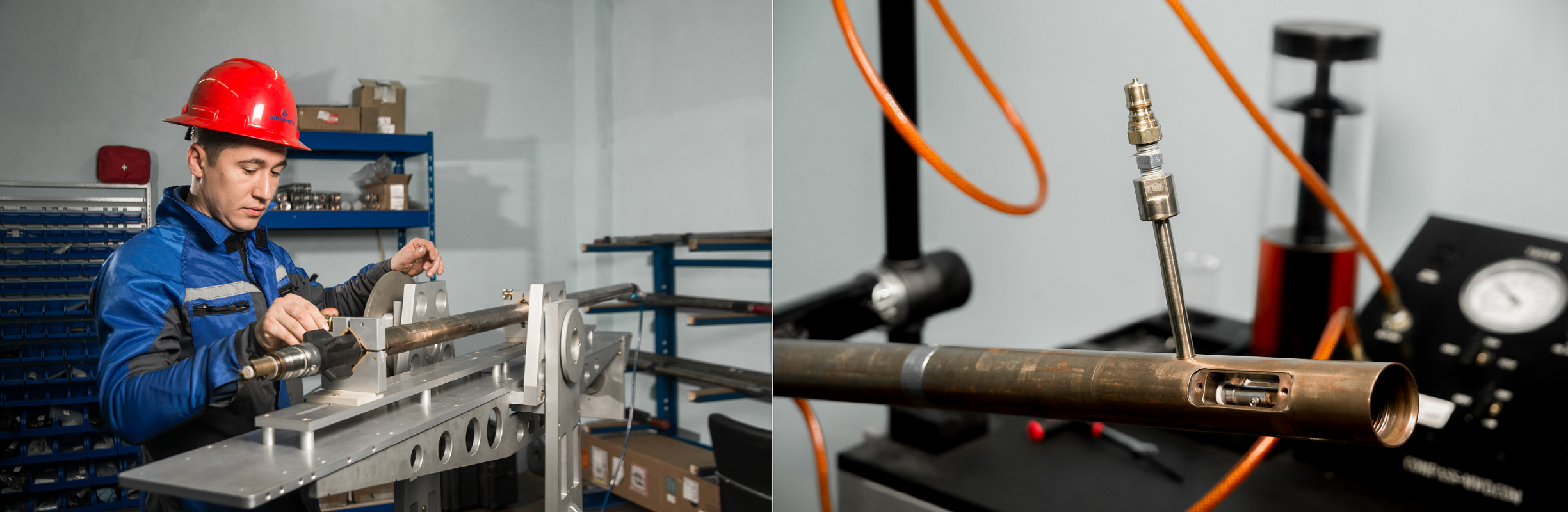

Лабораторія з обслуговування, калібрування та ремонту телеметричного обладнання (MWD/LWD)
На базі виробничої майстерні силами нашої компанії і компанії COMPASS DIRECTIONAL GUIDANCE обладнано першу і досі єдину сертифіковану лабораторію в Україні з ремонту, тестування і калібрування телеметричного обладнання. Наш технічний персонал, який проводить ремонт і технічне обслуговування телеметричного обладнання, є сертифікованим і пройшов навчання на виробничій базі COMPASS DIRECTIONAL GUIDANCE у штаті Техас, США.
